HX-BY防溢油控制器 2020-11-25 10:00:22

HX-BY 防溢油控制器是专为顶部定量装车控制系统设计，能有效防止液体溢出的仪器仪表，组成石油化工产品储运过程中的防溢流系统，有三种类型：光感型溢油控制器，浮球式溢油控制器，音叉式溢油控制器，可根据用户需求及现场情况而选择，右图为光杆型溢油控制器。

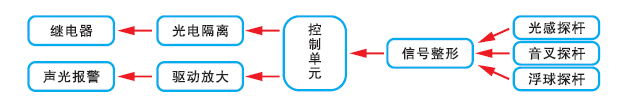

HX-BY防溢油控制器是专为顶部定量装车控制系统设计的防溢流自动控制系统。系统通过HX-OP-T光感防溢探杆、HX-OP-F音叉探杆或HX-OP-S浮球探杆检测液位信号，当液位超过报警位置时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供定量装车控制系统控制。

HX-BY顶装防溢油控制器主要由主控制器、HX-AL-S声光报警器、HX-OP-T光感防溢探杆（HX-OP-F音叉探杆或HX-OP-S浮球探杆）组成。

1. 主控制器

A. 检测防溢探杆液位信号；

B. 向HX-AL-S声光报警器提供声光报警信号；

C. 向定量装车控制系统输出开关量信号；

D. 防爆标志：Exd[ia]IIBT6。

2. HX-AL-S声光报警器

A. 提供液位的光报警指示灯；

B. 提供蜂鸣器声音报警，>90dB(30cm直线距离测量)。

3-1. HX-OP-T 光感型防溢探杆

HX-OP-T光感型防溢探杆利用光学原理检测油罐车舱内的液位状况。与鹤管捆绑式安装，连接到主控制器，向油库防溢控制系统提供液位状态信号，实现与定量装车控制系统的联锁控制。

A. 光学原理，整体本安设计；

B. 安装调节方便，通过锁紧定位装置，实现报警高度可调；

C. 输入电压范围广，全数字电路设计，抗干扰能力强。

3-2. HX-OP-F 音叉型防溢探杆

HX-OP-F音叉型防溢探杆利用音叉原理检测油罐车舱内的液位情况。与鹤管捆绑式安装，连接到主控制器，向油库防溢控制系统提供液位状态信号，实现与定量装车控制系统的联锁控制。

A. 音叉原理，整体数字电路设计；

B. 安装调节方便，通过锁紧定位装置，实现报警高度可调；

C. 输入电压范围广，全数字电路设计，抗干扰能力强。

3-3. HX-OP-S浮球型防溢探杆

HX-OP-S浮球型防溢探杆利用浮球式原理检测油罐车舱内的液位情况。与鹤管捆绑式安装，连接到主控制器，向油库防溢控制系统提供液位状态信号，实现与定量装车控制系统的联锁控制。

A. 浮子式原理，整体本安设计；

B. 安装调节方便，通过锁紧定位装置，实现报警高度可调；

C. 钢鞭软管保护电缆，可靠耐用。

系统应用数字电路或整体本安设计，性能稳定，抗干扰能力强；

防溢探杆可根据现场情况采用光学、音叉、浮子等原理，整体密封，防腐、防水；

防溢探杆具有故障自检功能，更安全；

提供声光报警信号，及时了解系统工作状态；

开关量信号输出，接口容量5A，24VDC或5A，220VAC。

1. 工作电压: 220VAC ± 10% 或 24VDC ± 10%

2. 工作电流: <20mA

3. 工作温度: -40℃~60℃

4. 响应时间: <1s

5. 防护等级: IP65

6. 防爆等级: Exd [ia] IIBT6

7. 报警方式: 声光报警

8. 输出信号: 继电器输出，常开常闭可选，接口容量5A，24VDC或5A，220VAC
