产品概述

  HX-BJ防静电控制器是专为定量装车控制系统设计，检测接地状况，保证静电接地电阻符合安全标准规定的仪器仪表，组成石油化工产品储运过程中的防静电系统。

工作原理

HX-BJ防静电控制器是专为定量装车系统设计的检测静电接地的仪器仪表，联锁控制组成的防静电自动控制系统。系统通过静电接地夹检测接地信号，当接地回路电阻超过规定阻值时，系统输出声光报警信号供现场工作人员及时了解系统工作状态，同时输出继电器开关信号供定量装车控制系统控制。

组成

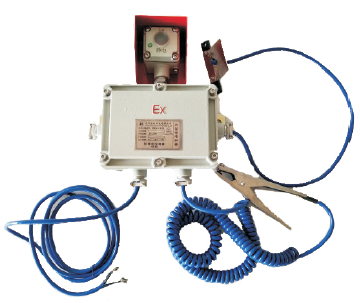

主控制器；HX-AL-S声光报警器；HX-SC-T静电接地夹；HX-RP归位板；接地线。

1. 主控制器

A. 检测HX-SC-T静电接地夹的信号；

B. 向HX-AL-S声光报警器提供声光报警信号；

C. 向定量装车控制系统输出开关量信号；

D. 防爆标志：Exd[ia]IIBT6。

2. HX-AL-S声光报警器

A. 提供静电的光报警指示灯；

B. 提供蜂鸣器声音报警，>90dB(30cm直线距离测量)。

3. HX-SC-T静电接地夹

A. 硬质合金顶尖；

B. 破漆除锈，确保车体良好接地；

C. 标配螺旋线长7.5米。

4. 归位

检测静电接地夹使用后是否归位。

5. 接地线

确保系统外壳、静电接地夹等接地。

特点

1. 系统应用数字电路设计，性能稳定，抗干扰能力强；

2. 保证车体到接地桩之间的电阻<100Ω；

3. 特种合金顶尖，破漆除锈，接触可靠；

4. 提供声光报警信号，及时了解系统工作状态；

5. 开关量信号输出，接口容量5A，24VDC或5A，220VAC。
