地磅计量系统包括称重管理软件、控制箱、红外对射装置、报警装置、红绿灯、语音对讲系统。

司机刷卡后称重管理软件自动读取地磅二次表的数据并在LED大屏予以显示，如果车辆在地磅内红外对射无报警，则车辆可以过磅；如果红外对射报警，车辆不能过磅。过磅时，抓拍摄像机自动抓拍车辆过磅的照片并存储。车辆在过毛重时，车辆的毛、皮、净数据自动上传到数据管理系统中并进行装车数据比对。

地衡称重软件构成及功能

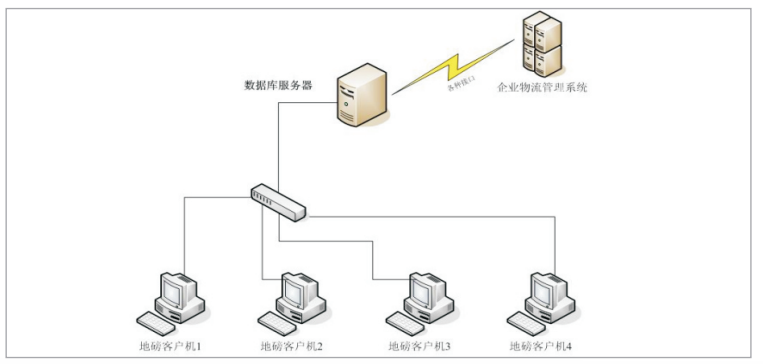

  地衡称重软件与数据服务器组成C/S架构，实现了地磅数据的互联互通，从最大程度上解决了多磅房地衡称重数据不互通的问题。

称重软件具有以下功能特点

 （1）简化人员操作：刷卡读取称重信息避免了司衡员手工录入的麻烦；

 （2）提高称重安全：采用IC卡实现一卡一车，从最大程度避免称重数据复制、伪造、作弊等现象的发生；

 （3）减少人为漏洞：软件自动称重并图像抓拍，减少人为干预等因素对称重数据的影响；

 （4）装车数据比对：将称重数据与装车数据（批控仪）进行比对，二次验证称重数据，最大程度上保证称重数据的准确安全；

 （5）实时监控：环境摄像机全天监控称重过程，便于追溯问题源头。

地衡称重防作弊子系统

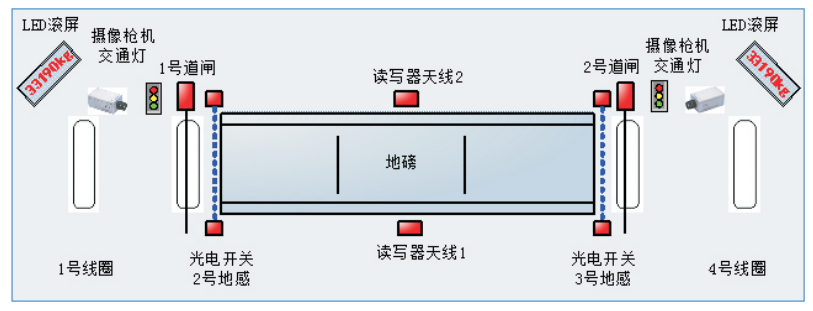

  地衡称重防作弊子系统主要有红外对射、红绿灯、PLC控制箱、声光报警灯以及抓拍摄像机等组成。红外对射检测到车辆未能完全上磅，进行声光报警并通过PLC控制箱信号传送给地磅软件，地磅软件不予进行称重操作，直至信号正常方允许称重。在称重完毕后，红绿灯指示放行并自动开启道闸。

红外对射

  主动红外对射入侵探测器由主动红外发射机和主动红外接收机组成，当发射机与接收机之间的红外光束被完全遮断或按给定百分比遮断时能产生报警状态。

具有以下特点

 （1）方式隐蔽：光束视觉不可见，作用隐蔽；

 （2）范围较广：对射角度大，不存在检测盲区、死区；

 （3）较强的抗干扰能力：采用阻断所有红外脉冲编码射束为报警触发条件，从最大程度上避免了杂物（落叶等）对其的干扰；

 （4）全天候工作：抗御雨、雾、霾、强烈水蒸气、强烈阳光对于射束的衰减，抗御大风（特别是侧向大风）吹而引起射束的偏移等不良天气及气象条件干扰。

直杆电动道闸

  汽车烤漆工艺喷涂，优良的防护等级。采用精密的四连杆机构使闸杆作缓启渐停无冲击的快速平稳动作，并使闸杆只能在限定的九十度范围内运行，不出意外。带电机遇阻即停防砸功能。

技术参数

 设备尺寸 ：长3500mm * 宽280mm * 高1000mm

 工作电源 ：AC220V ± 10%，50Hz

 工作电压 ： DC/AC 12V

 额定功率 ：70W

 工作原理 ：涡轮涡杆一体机

 电机转速 ：1400转/分

 电压频率 ：50/60Hz

 相对湿度 ：≦95%

 工作温度 ：-30℃~+ 70℃

 起杆时间 ：3S，4S，5S

 杆的类型 ：直杆1-6米，折杆1-6米

 遥控距离 ：≥30米

 颜色可选桔红、交通黄
